不变线束设计线路的连接关系

           由于汽车电子功能的增多，造成汽车线束线路越来越复杂，很多专家学者都在研究如何简化汽车线束线路系统，以便在使用过程中更好的进行维护。不变线束设计系统的提出，解决了汽车线束线路的难题！下面是不变线束系统连接图。

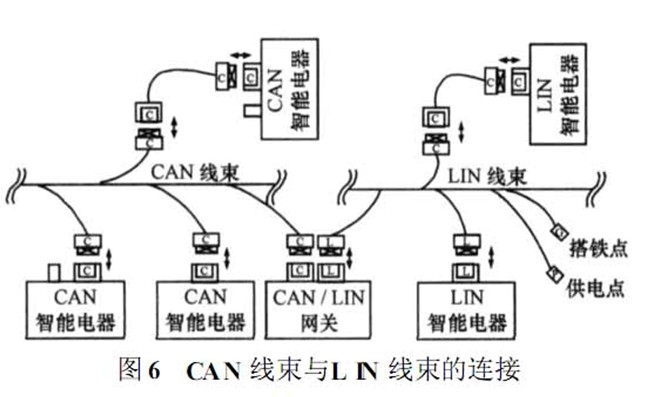

CAN线束和LIN线束以及电力线束的连接分别如图6、图7 所示。CAN 线束作为主干线束, 将CAN智能电器连接起来,  CAN线束还可使用延长线与CAN智能电器相连。所有LIN 智能电器, 由LIN线束连接起来。网关作为这两个线束的中间连接,与CAN线束和LIN线束均相连。

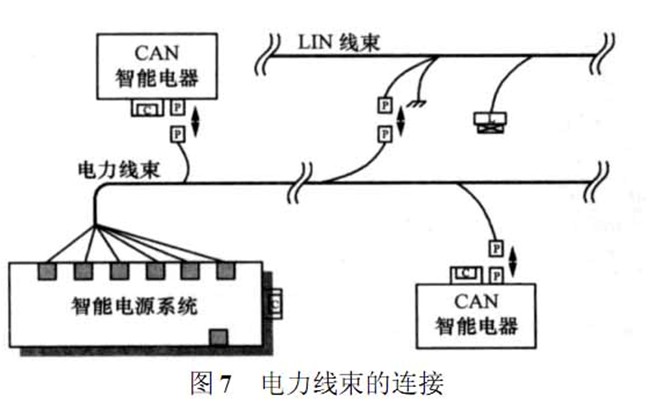

部分CAN智能电器拥有供电点, 每条LIN线束拥有1个供电点, 它们都与电力线束上的供电点相连。所有的电力线束都从智能电源出发, 如图7 所示。智能电源系统是管理车载电源的装置, 由一些过流保护器件和电流分配器件组成。
